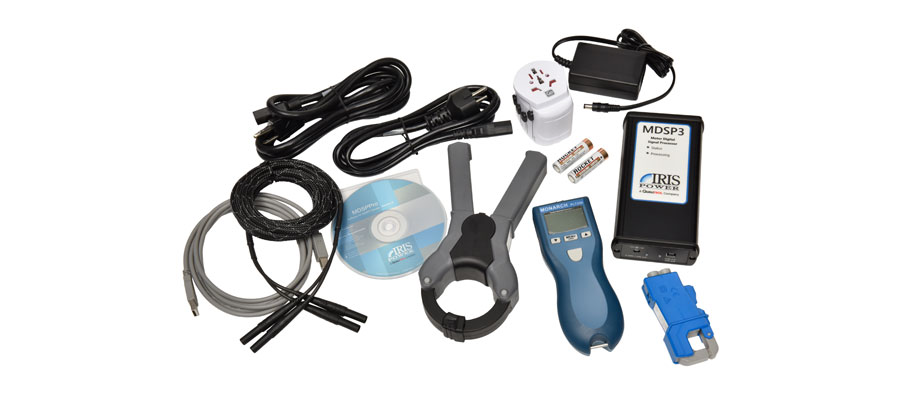

Iris Power MDSP3
Análisis de la firma de corriente para motores de inducción de jaula de ardilla
El MDSP3 detecta fallas en el devanado de la jaula del rotor, incluyendo barras rotas, anillos de cortocircuito agrietados y brechas de aire desiguales.
Motor Features
- Algoritmos avanzados: para predecir con precisión el deslizamiento operativo de la corriente medida. Los cálculos del deslizamiento también pueden hacerse a diferentes cargas.
- Sencillez: Puede detectar fallas y excentricidad en el devanado de la jaula con el uso de un sensor de corriente de aro de sujeción sencillo conectado al lado secundario del transformador de corriente del motor de 50 o 60 Hz; o alrededor de uno de los cables de fase.
- Reliability: Reduce el riesgo de indicaciones falsas al distinguir entre el ruido y los problemas legítimos de la barra del rotor, con un ruido de fondo mayor 100 dB.
- Mediciones en línea: Todas las pruebas se realizan en línea, en menos de 75 segundos en modo normal, para detectar problemas antes de que causen daños adicionales
al motor. - Rango y precisión: puede probar con precisión los motores bajo diferentes condiciones de carga e incluye dos sondas de corriente para cubrir un rango más amplio de corriente de 5A to 1000A.
- Portátil y seguro: Necesita sólo una entrada de una sonda de corriente fijada directamente a uno de los conductores de fase o al lado secundario de un CT en el motor MCC o disyuntor. El procesador se alimenta a través de la conexión USB o de una fuente de alimentación de 100 a 200 V 50/60 Hz.
Options
- Unidad de adquisición de datos resistente con sistema operativo Windows y software preinstalado para Iris Power MDSP3 (Panasonic Toughbook o similar)
Applications
- Daño del núcleo del rotor: las barras rotas provocan un aumento de la temperatura local y un arco provocando daños en el núcleo del rotor
- Degradación prematura de los rodamientos las barras rotas del rotor provocan oscilaciones en el torque y la velocidad en el rotor. Esto degrada los rodamientos
- Movimiento y falla de la barra del rotor: las barras rotas del rotor pueden levantarse de la ranura del rotor debido a la fuerza centrífuga o pueden romperse piezas y provocar una falla en el bobinado del estátor.
- Vencimiento del rotor: Las grandes bolsas de aire en los devanados del rotor provocan una expansión no uniforme de la barra, lo que lleva al vencimiento y desequilibrio del rotor
- Excentricidad del rotor: para el rotor que gira fuera del centro, tanto la excentricidad estática como la dinámica junto con la atracción magnética desequilibrada resultante pueden causar: 1) altos niveles de vibración a partir del desequilibrio del rotor, 2) que un rotor roce contra el diámetro interior del estátor que puede causar una falla en el bobinado del estátor
