Monitoreo de bobinas de disparo, cierre y respaldo
El monitoreo de la corriente de bobina es una potente herramienta de información diagnóstica para detectar posibles problemas eléctricos y/o mecánicos durante el funcionamiento de la bobina.

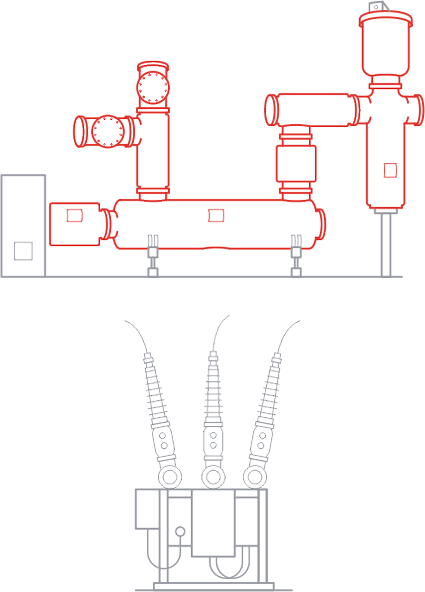

Partial Discharge
La descarga parcial es un disyuntor localizado con una pequeña porción de aislamiento dieléctrico.

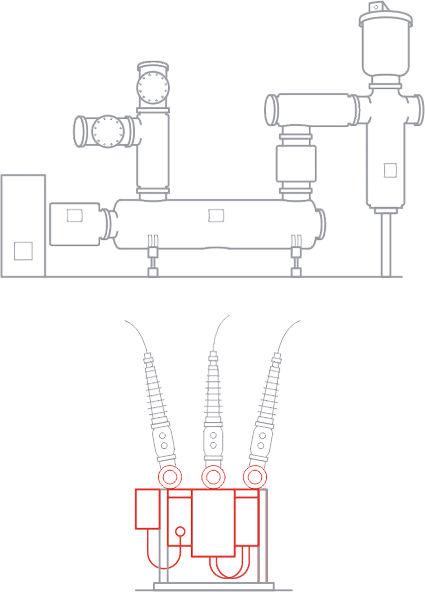

Desplazamiento y Velocidad
El desplazamiento del disyuntor indicará la posición del interruptor de circuito, desplazándose de ida y vuelta entre la posición abierta y cerrada. La velocidad dada en metros por segundo o pies por segundo (pies/s) se calcula a partir de una ventana de la curva de recorrido.

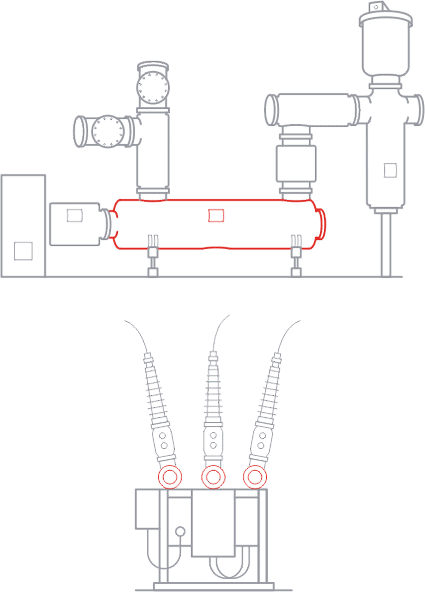

Monitoreo de Corriente de Línea de Sistema e I2T
Calcule el valor de I2T para toda la distancia de cierre y visualice el I2T máximo acumulado a lo largo de la vida útil del disyuntor para obtener el desgaste estimado de contacto.
Gas SF6
Al monitorear SF6 en línea, usted puede comprender proactivamente lo siguiente: identificar fugas en una etapa temprana, la severidad de la fuga, la presión/densidad con precisión, los cálculos de emisiones y más.

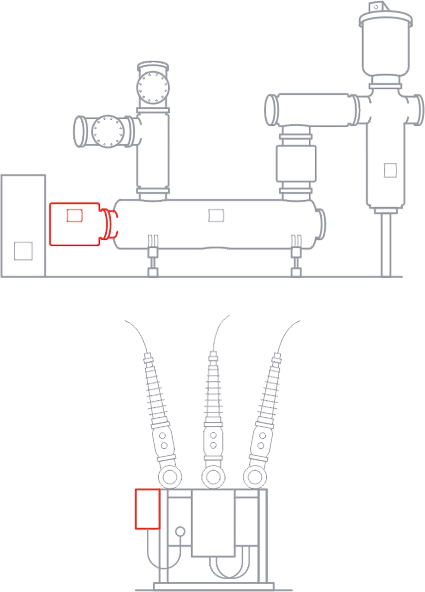

Monitoreo de mecanismo
Monitores "Almacenamiento de energía (acumulador, resorte)" y "Compresores, motores, bombas, conexiones de tuberías". Fugas de aire hidráulico/comprimido/nitrógeno en el mecanismo de operación (fuga interna o externa) y más.
Empaques
Qualitrol ofrece una variedad de sensores básicos y avanzados que se pueden actualizar con niveles de funcionalidad para ayudar a satisfacer sus necesidades de monitorización según su estado.

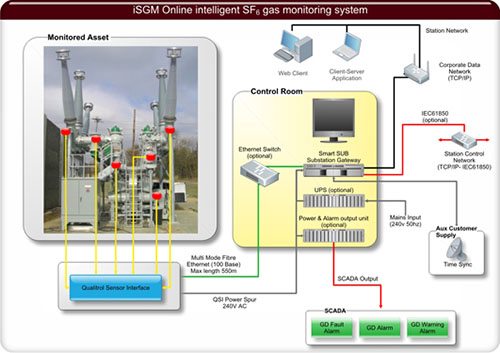

Al monitorear SF6 en línea, usted puede comprender proactivamente lo siguiente: identificar fugas en una etapa temprana, comprender la severidad de la fuga, presión/densidad con precisión después de las etapas de presión de bloqueo, cálculos de emisiones, días para alcanzar la etapa alarmante, densidad, presión absoluta o relativa, vacío, punto de rocío y más. Realice un seguimiento de sus compartimentos de gas en tiempo real.
Suma total de las emisiones en masa SF6 desde la instalación
Previsión (días para cierre) – días hasta que se alcance la densidad mínima admisible utilizando el índice de fuga actual
Muestra temperatura de tendencia, presión, densidad y punto de rocío para un intervalo de fechas seleccionado
Calculado separadamente para cada polo durante cada disparo y cada accionamiento de cierre. I2T acumulado de valores I2T de la bobina de disparo y cierre para cada polo.
Monitoreo continuo de estado 24×7 en línea
Soluciones escalables disponibles para disyuntores simples a multisitio con miles de disyuntores con monitoreo e informes centralizados
Diseño de larga vida útil para durar en ambientes duros del disyuntor UHV
La comprensión de la integridad del compartimento y el mecanismo del disyuntor SF6 proporcionará un seguro adicional de que los disyuntores no se dispararán debido a las fugas de SF6 o a la limitación de almacenamiento de energía del mecanismo.
Permite tomar medidas correctivas antes de que se produzca un fallo
Optimice las visitas de mantenimiento en función del estado real
Reduzca los gastos de reemplazo o reparación
Garantice el cumplimiento del monitoreo de EPA SF6
El monitoreo de la corriente de bobina es una potente herramienta de información diagnóstica para detectar posibles problemas eléctricos y/o mecánicos durante el funcionamiento de la bobina. Buscar su integridad 24/7, corriente y tiempo de operación puede ayudar a identificar cambios en las características antes del fallo.
Detección precisa y temprana de fallas incipientes
Parámetros clave de monitoreo continuo
Monitoreo de disyuntores en toda la flota
Corriente de carga de pista en la corriente del motor del mecanismo, que proporcionará no sólo el tiempo de carga y arranque de la bomba, sino también el perfil actual de su motor, lo que permite realizar análisis que proporcionan indicaciones tempranas de falla.
Proporciona evidencia para reemplazos o retroajustes basados en el monitoreo de flotas de disyuntores de varios fabricantes de equipos originales (OEMs) y antiguos
Reconocimiento de patrones repetitivos para condiciones fallidas utilizando el software centralizado SMARTSUB
Registra las desviaciones de la información de la placa de identificación del disyuntor establecida por el OEM
Reduzca el riesgo rastreando la integridad del mecanismo y las fugas tempranas de SF6; aplicar SF6 y monitoreo de conteo de arranque de bombas.
3 salidas de relé de alarma para integración en SCADA, anunciación local registro de alarmas y motor de informes incorporados con funciones de reconocimiento y restablecimiento
Todas las alarmas y eventos se almacenan en un registro para ser recuperados por usuarios remotos
Configuración de alarma estándar basada en navegador web
