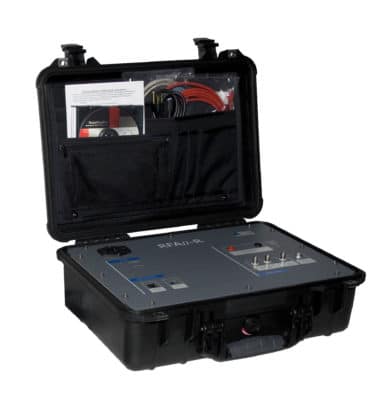

Iris Power RFAII-R
Analizador periódico en línea de flujo magnético del rotor
The RFAII-R is portable instrument to collect and analyze magnetic flux data from any flux probe in real time, providing the user with data on rotor winding shorted turns.
Motor
Generador de turbina Features
Data Acquisition
- Ideally used with permanently installed Iris Power Total Flux Probe (TFProbe) or Folding Flux Probe (FFProbe)
- Inputs for shaft sync sensor (Keyphasor) for pole determination when shorts are detected.
- Módulo de adquisición de datos digitales de ultra alta resolución a la medida que incluye atenuación conmutada integrada para mediciones de máxima resolución usando virtualmente cualquier sonda de flujo
- La capacidad de adquisición a alta velocidad crea una tabla de resultados que cubre cada polo y cada punto de carga
Data Analysis
The RFAII and RotorFluxPro software provides instant analysis to indicate the presence and location any rotor poles with shorted turns .
Analyzing the voltage waveforms in real time, comparing average and discrete flux readings, and trending readings to identify anomalies in the flux due to shorted turns.
Communication
- Rugged portable instrument connects to a control computer using USB and Ethernet interfaces
Applications
- El estado del aislamiento del devanado del rotor es difícil de evaluar durante interrupciones menores o mayores en el mantenimiento del generador. El acceso al devanado está severamente restringido sin retirar los anillos de retención y las cuñas de devanado. Las pruebas fuera de línea para la detección de espiras cortocircuitadas y ubicaciones de fallas a tierra también pueden ser frustrantemente ineficaces debido a la naturaleza frecuentemente intermitente de fallas a velocidad y en parada. Por lo tanto, las mediciones en línea son preferibles a las pruebas e inspecciones fuera de línea.
- Las mediciones en línea requieren la instalación permanente de una sonda de flujo en el estátor para medir el flujo de fuga de la ranura. Qualitrol-Iris Power fabrica dos tipos de sondas de flujo. La primera es una sonda plegable llamada FFProbe™ que se fija a una cuña de bobinado del estátor que sobresale en la brecha de aire. También ofrecemos una sonda alternativa, el Iris Power TFProbe™, que es un transductor de circuito impreso pequeño, delgado y flexible adherido a un diente del estátor. Está diseñado para la brecha de aire del generador <50mm. El Iris Power TFProbe mide el flujo total de la brecha de aire, en lugar de medir sólo el flujo de fuga. El Iris Power TFProbe es fácil de instalar. ¡Frecuentemente puede instalarse con el rotor todavía en su lugar! En el caso de las máquinas refrigeradas por hidrógeno, los cables de la sonda de flujo salen de la máquina a través de un conducto herméticamente cerrado.
- Independientemente de la tecnología de la sonda, los datos de las sondas de flujo instaladas permanentemente pueden medirse a través del software, con el Iris Power RFAII-R, o monitores en línea continuos como el Iris Power FluxTracII™. Una vez que los datos son adquiridos, se deben aplicar técnicas de análisis para comparar las mediciones de flujo a través de varias ranuras del rotor para determinar si hay espiras cortocircuitadas presentes.
